Коротко об автомобильной электрике и электронике. (стр. 2 из 6)
Соединение проводов, или как это делать правильно и быстро.
В домашней электронике, компьютерах, автомобилях провода не соединяются скруткой или пайкой. Везде провода обжаты. Если, конечно, не считать те устройства, в которых провода припаяны непосредственно к печатной плате.
Для этого применяется простой инструмент, который обжимает наконечник и одновременно зажимает провод. Это очень простая процедура.

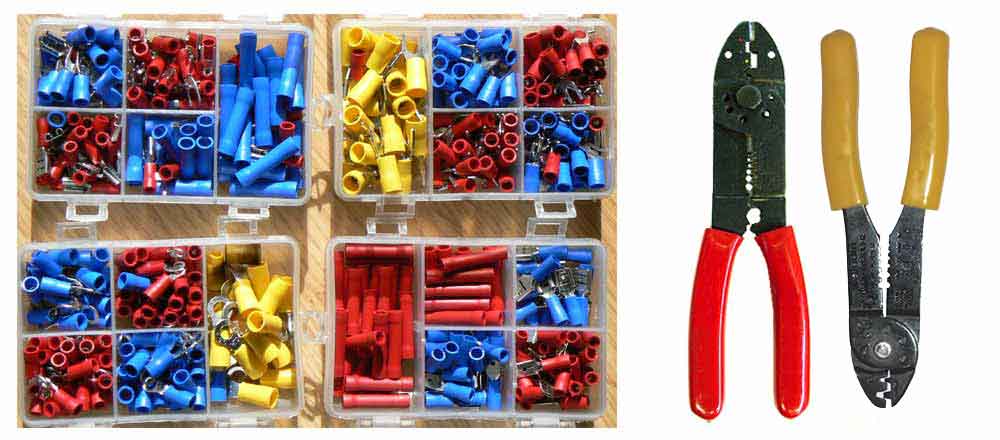

На фотографии набор соединителей и контактных наконечников, а так же инструмент, которым я пользуюсь. Простые обжимочные клещи являются универсальным инструментом. Кроме обжима, они позволяют аккуратно и быстро обкусить и зачистить провод. (С красными ручками - мой любимый интрумент. Неубиенный, если им не откручивать гайки и не резать стальную проволоку. В экстренной ситуации позволяет разрезать медный кабель, диаметром 30 мм. С желтыми ручками - запасной инструмент. Теоретически, им то же можно работать.) Теперь, давайте более детально рассмотрим, что из себя представляют клеммы и соединители.
В середине пластиковой трубки соединителя, находится медный цилиндр. В него вставляется провод, предварительно зачищеный на расстояние 5 мм., и обжимается через пластик изоляции.

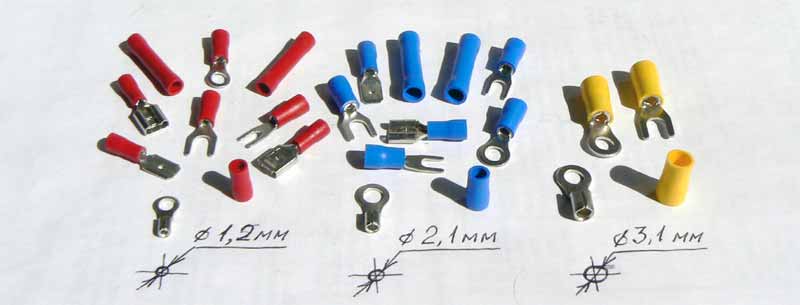

Как и провода, наконечники, клеммы и соединители бывают самые разные. На фотографии, круглые клеммы вынуты из пластиковой изоляции. Маркируются цветом, по которому можно судить о том, на какой размер провода и ток они рассчитаны.
Красные. Отверстие для провода - 1,2 мм. Ток – до 5 Ампер.
Синие. Отверстие для провода - 2,1 мм. Ток – до 15 Ампер.
Желтые. Отверстие для провода - 3,1 мм. Ток – до 30 Ампер.
Внимание. Все что Вы видите на фотографии предназначено для внутренних работ. Если Вы собираетесь использовать их под капотом автомобиля, то их необходимо дополнительно изолировать от попадания воды или влаги. Можно применить другие соединители, у которых снаружи термоусадочный пластик. Но они слишком дорогие.
Если у Вас нет опыта соединения проводов обжимом, не беда. Делайте все аккуратно и у Вас все получится. Правильно обжатый провод невозможно вытащить из обжатого соединения. Он порвется, но не вытащится. Обожмите и потяните за провод. Если он остался в соединителе - значит всё сделано правильно.
1. О дополнительных проводах в автомобиле или четыре правила, которые нельзя нарушать.
2. О соединении проводов или как это сделать правильно и быстро.
3. Об автомобильных реле (только то, что необходимо знать).
4. О переключателях. Какие бывают и какие подходят.
5. Электрическая схема автомобиля или то, что нас в ней интересует.
6. О подключении электролизера в автомобиле. От простого к немного более сложному.
30.03.2011 SKootS
