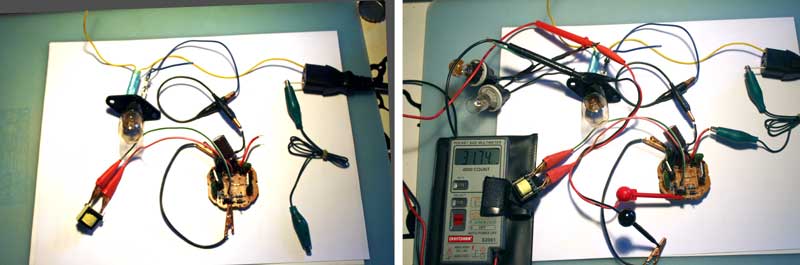

Исследование возможностей преобразователя, схема которого была на предыдущей странице, очень простое занятие. Для этого необходимо собрать стенд и запастись минимальным набором приборов. Стенд - это громко сказано. Он состоит из одной лампочки, включенной последовательно с исследуемым блоком, что бы защититься от коротких замыканий и непредвиденных превышений тока. На фотографии то, как это выглядит "по жизни".
Конечно, в таком "ворохе" проводов разобраться может только тот, кто это соединял. Важно, что дроссель, который находился в центре платы - отпаян и подключен на отдельных проводах. Схема для экспериментов - на рисунке ниже.
Первый эксперимент.
1.
Замыкаем перемычкой то место, где была подключена лампа. О генерации
судим по степени накала лампы, через которую схема включена в розетку.
2. С перемычкой. Генерация очень слабая, но есть. Ток от сети практически не потребляет.
3.

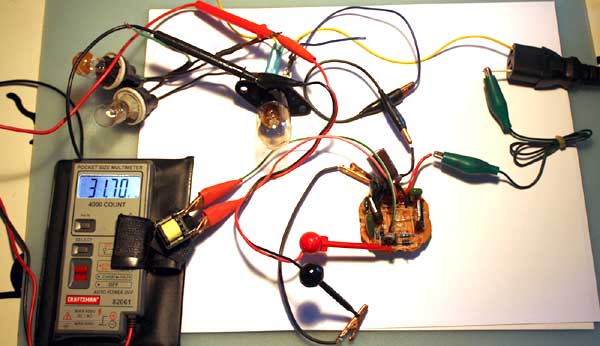

С одной лампочкой 12V 0,64A. Генерация есть. Напряжение на лампе 6V.

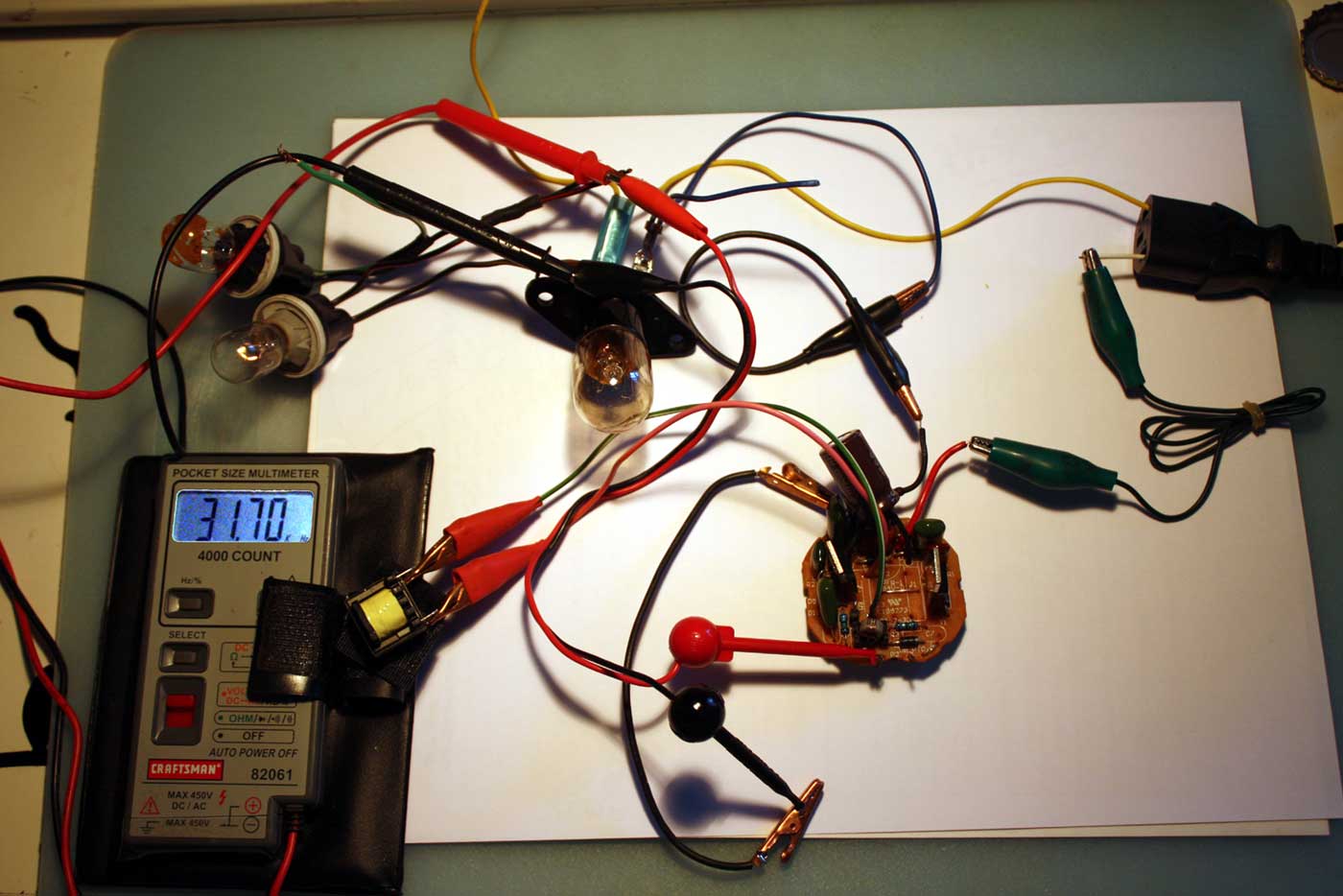

Ток около 0,4А. Частота, на которой работает преобразователь – 31,7 кГц.
4. С двумя лампочками, включенными последовательно. Генерация есть. Напряжение, суммарное, 12V. Ток около 0,4А. Частота – 31,9 кГц.
5. Подключение и отключение лампочки (12V 0,64A) во время работы преобразователя. При подключении загорается без задержки.
6. Температура транзисторов – холодные во всех режимах.
7. Накал сетевой лампы (15W), через которую преобразователь подключен к сети. Условно заметен. Напряжение на лампе не поднималось выше 20 Вольт.
Результат первого эксперимента.
1. Схема включается из любого режима, было бы сетевое напряжение.
2. При коротком замыкании, между выходом дросселя L3 и конденсатором С5, работает схема запуска через динистор D7.
3. Преобразователь работает на частоте 32 кГц, что определяется резонансной частой последовательного колебательного контура, состоящего из дросселя L3 и конденсатора C5.
4. Можно издеваться над схемой и перевести в совершенно неподходящий режим. К примеру подключить вместо перемычки лампочку 12V 3A. При этом, на выходе появляются короткие пачки импульсов. Лампочка зажигается в "пол накала" и быстро гаснет, с интервалом в 1 сек.
5. Плавный подъем напряжения питания, от 5 до 40 Вольт, показал, что напряжение в точке соединения транзисторов отстает от питающего напряжения на несколько вольт. Возможно, верхний транзистор (Т1), подобран с бо'льшим током утечки.
6. "Завесить" схему, или перевести ее в режим когда она не "самозапускается", не удалось.
Следующий шаг.
На данный момент, преобразователь работает как генератор переменного тока 0,4 Ампера. Осталось его выпрямить и можно заряжать аккумуляторы. Но нет гальванической развязки с сетью! Логичный вывод – заменить дроссель на трансформатор, как это сделано в большинстве преобразователей. Пробежавшись по схемам выясняем, что в большинстве случаев используется кольцевой сердечник из феррита М2000НН, 32х16х7 мм. или что то похожее. Количество витков первичной обмотки колеблется от 80 до 380 витков. Зависит от материала и сечения сердечника, напряжения и частоты, на которой работает преобразователь. Первое, что приходит в голову – извлечь сердечник из дросселя, который стоит на выходе компьютерного блока питания и перемотать. На фото он слева. Справа - "родной" дроссель преобразователя.
Что бы понять, почему этого не надо делать, достаточно отмотать первые пять витков. Это не просто. А аккуратно намотать 300 витков проводом 0,2 мм означает полностью убить выходные дни. Конечно, при определенных условиях, это можно сделать. Но мы этого делать не будем.

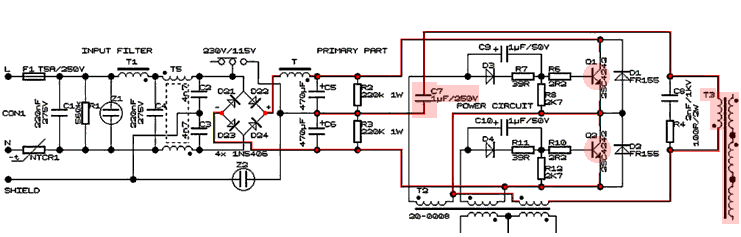

Идея простая. Если мы уже извлекли из старого компьютерного блока питания выходной дроссель, то грех на выпаять силовой трансформатор. Подойдет ли он? Давайте посмотрим на фрагмент схемы с преобразователем на биполярных транзисторах.
Импульсный трансформатор, который в нижней части схемы, нас не интересует. Он соединяет задающий генератор и базовые цепи силовых транзисторов. А вот, силовой трансформатор, в правой части схемы, нам очень даже подходит. Единственная разница в том, что в компьютерном блоке питания последовательно с трансформатором включен конденсатор емкостью 1 мкФ (С7, 1.0х250V), а в преобразователе от ламы он 0,47 мкФ (C5, 0.47x250V). Это может привести к тому, что в нашем преобразователе, этот трансформатор будет работать на более высокой частоте. Важно! Цепочка R4C8 переходит в новое устройство вместе с трансформатором. Она защищает силовые транзисторы от пиковых напряжений.

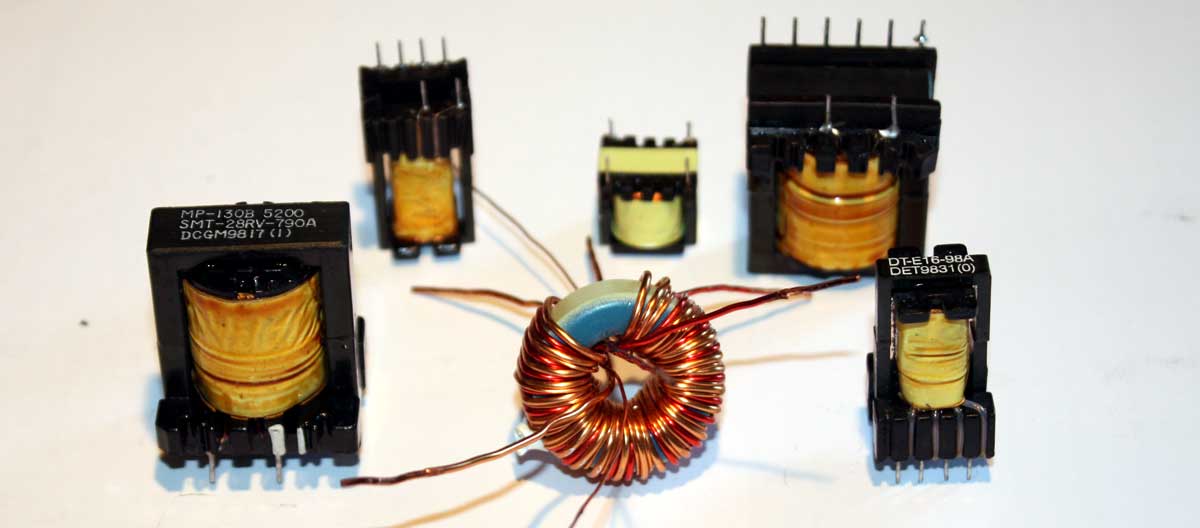

Трансформаторы на следующем фото справа и слева. Поменьше – базовые, побольше – силовые.
Качеству этих трансформаторов можно позавидовать. Они правильно рассчитаны и хорошо изготовлены. Имеют три выходных обмотки. Две под выпрямители 5 Вольт, и одна для 12 Вольт. А теперь, сравните их с тем "монстром", который бы Вы намотали на ферритовом кольце, которое в центре фотографии.
Теперь, осталось соединить все вместе и испытать. Об этом читайте на следующей странице.
