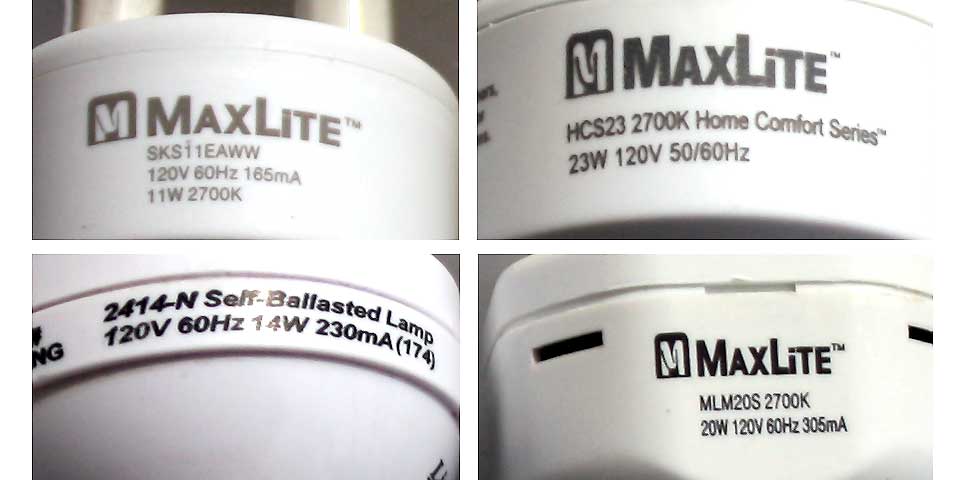

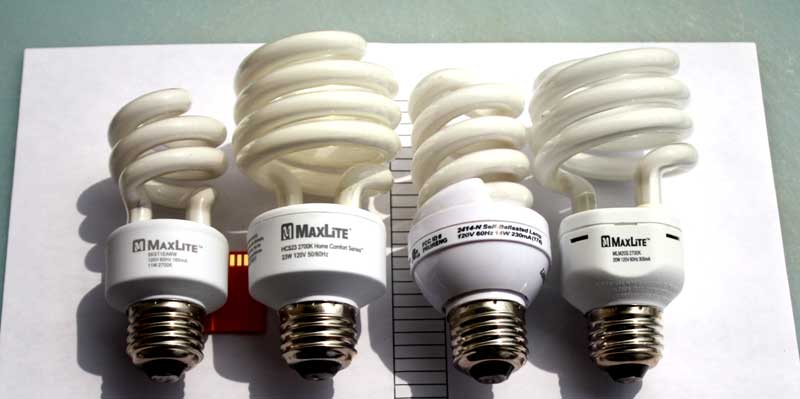

Еще одним источником комплектующий, для простых блоков питания, являются современные энергосберегающие лампочки. В их цоколе собран преобразователь, и как правило, на транзисторах. Для экспериментов были выбраны такие лампы.
Вскрытие показало,
что в середине находится простой преобразователь напряжения. При чем,
чем дешевле лампа, тем проще преобразователь. В данном случае удалось
извлечь вот это.
Первое обследование показало
наличие биполярных транзисторов D4126L (700V, 4A) и импульсного трансформатора, который хорошо изготовлен.
Дроссель (черный с желтым), который выглядит как трансформатор, расположен в центере платы. В общем, в руках оказался "конструктор" для будущих переделок.
Быстрое исследование транзисторов показало, что в них уже есть защитные диоды.
Пропускаем «философию» и снимаем схему. Вот что получилось.
Благодаря трансформатору L2 схема работает с самовозбуждением. Дополнительный запуск происходит через D10. Это двунаправленный динистор, как сдвоенный КН102. Когда напряжение увеличивается до 40V, он открывается и разряжает C3 через базовый переход транзистора Т2.
Схема снятая с преобразователя для галогенки, оказалась если не близнецом, то младшим братом предыдущей схемы. Аскетичному решению можно позавидовать.
Схема другой энергосберегающей лампы оказалась не менее интересной.
В общем, те же дела, только запуск происходит через резистор R3, а конденсатор 10.0/50V отделяет базу Т2 по постоянному току. Диоды, шунтирующие коллектор - эмитер, находятся в транзисторах и на схеме не показаны.
Одна только проблема – электролитические конденсаторы, которых я не люблю. Половина радиоаппаратуры выходит из строя, именно, из за них. Поэтому эту схему – пропускаем.
Так же пропустим схемы с полевыми транзисторами, так как они встречаются реже, и преобразователи на специализированных микросхемах, так как их нельзя «посадить» на радиатор.
Если Вас интересуют другие схемы, то обязательно загляните на эту страничку. Там Вы найдете еще 20 схем с фотографиями.
Все это хорошо, но что делать дальше?
А дальше, ищем что то похожее, которое собрано до нас и наверняка работает. За одно можно посмотреть будущие параметры блока питания или зарядного устройства. Одна из простых схем, на рисунке ниже.
Запуск происходит через транзистор Т1, который работает в режиме обратимого лавинного пробоя по достижении напряжения 40 -70 Вольт. Такой аналог динистора в исполнении 80-х годов. Особенность схемы в том, что трансформатор Т1 работает в режиме насыщения. Лишняя мощность рассеивается на резисторе R4. Автор обещает 180 Ватт ( 2х25 V, 3,5 А), при частоте преобразователя - 27 кГц. Описание - здесь.
Хотя, нас больше интересует конструкция выходного трансформатора. Он выполнен на двух ферритовых кольцах (М2000НН), размером 31х18,5х7 миллиметров. Входная обмотка 82 Витка, выходная 2х16 Витков.
Идем дальше, и находим схему, где автор вообще не заморачивался переделкой преобразователя.
Эта схема, действительно хорошо работает, если не считать мелких проблем с «запуском» под нагрузкой. Лечится либо включением – выключением, либо установкой небольшого дросселя (между средней точкой трансформатора и выходной землей). Ограничение по току только по возможностям микросхемы выходного стабилизатора - 1 Ампер, для КРЕН5 (7805).
Все простые, двух транзисторные преобразователи легко переделываются в блоки питания или зарядные устройства. Какую мощности можно снять с такого преобразователя? Заявленную мощность, которая написана на цоколе лампы, можно снять без проблем. Транзисторы практически не нагреваются (не относится к преобразователям с планарным монтажом). Другое дело, когда Вам необходимо использовать такой преобразователь «по максимуму». К примеру, у Вас в руках 23 Ваттный преобразователь, а нужно сделать зарядное устройство 12 В, 8 А. Это возможно, но для этого придется немного поэкспериментировать.
На следующих страницах Вы сможете посмотреть, какую мощность можно получить от такого преобразователя. Читать, только, если Вы отличаете Осциллограф от Перископа и знаете для чего нужен Частотомер. Следующая страница с фотографиями и схемами - здесь.
Если нет, или нет времени, а блок питания нужен быстро, то возьмите блок питания от компьютера, добавьте перемычку и наслаждайтесь 5В, 30А (или 12В, 15А). Такой блок питания долгое время питал мои электролизеры и работает до сих пор. Об этой переделке смотрите здесь.
Переделка балластов от энергосберегающих ламп, просто – тут.
