Переделка компьютерных блоков питания во что что-нибудь полезное.
Посвящено переделке компьютерного блока питания в регулируемый источник до 30V, 6A или до 15V, 12A.
Переделка блока питания компьютера, начинается с прочтения книжки А.В.Головков, В.Б.Любицкий «Блоки питания для системных модулей IBM PC-XT/AT» издательства «ЛАД и Н» Москва 1995. Не смотрите на дату издания. Она не потеряла своей актуальности и на сегодняшний день. Предельно сжатое и качественное изложение материала. Ничего лишнего на 91 странице. Эта редкая книга отвечает на 99% вопросов возникающих при ремонте или переделке импульсных блоков питания. Найдено по ссылке здесь. Если ссылка не работает, то копию можно взять здесь.
Посмотрев на любой компьютерный блок питания удивляешься, как в таком небольшом объеме можно уместить такую мощность. Конечно появляется соблазн переделать старый блок питания во что-либо полезное. Первое, что мы делаем, это находим схему и смотрим где находится регулировка выходных напряжений.
Несложно. Как правило, выходные напряжения +5V и
+12V собираются, через резисторы и подаются на вход микросхемы, которая
управляет широтно-импульсным модулятором. В дополнение, та же микросхема
занимается ограничением выходного тока. Вроде все несложно.
Одна из простых и красивых схем переделки найдена на http://i14.tinypic.com . После переделки, компрьютерный блок питания превращается в источник напряжения от 1 до 30 Вольт. Кроме всего прочего, появляется возможность регулировать выходной ток (или ток защиты) от 0 до 6 Ампер.
Схема переделки узла микросхемы TL494 показана на рисунке, ниже.
Что бы было понятно как это работает, схема TL494 на рисунке ниже.

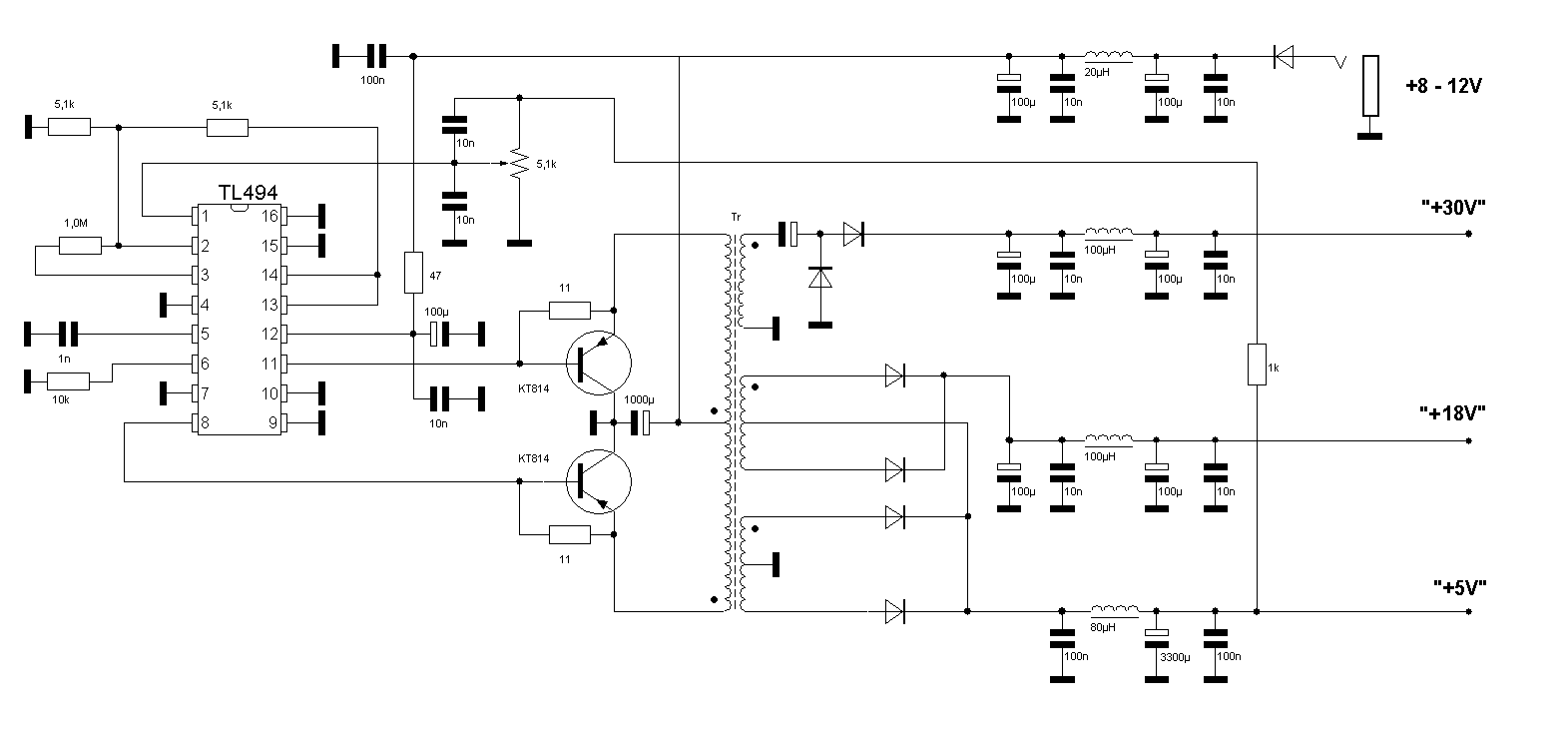

Простейший преобразователь, на микросхеме TL494, показан на следующей схеме.
Но вернемся к начальной схеме. Легко заметить, что теперь, блок питания выдает удвоенное напряжение. Это сделано изменением схемы выпрямления с двух диодной на мостовую.
Не применяйте диоды КД213 для такого выпрямителя. Во первых, они рассчитаны только на 10 Ампер. Во вторых, они имеют большое падение напряжения в открытом состоянии (около 1,1 Вольт).
Если добавить один переключатель, то можно покрыть диапазон 1 – 15 Вольт, с током до 12 Ампер, и 1 – 30 Вольт, с током до 6 Ампер.
При этом, не стоит забывать о токоизмерительном
резисторе (0,04 Ом.10 Ватт). Его надо уменьшить вдвое, включив
параллельно точно такой же резистор.
Полная схема переделки лежит здесь (.zip копия, здесь). Более полную информацию, можно узнать, если «ПроГуглить» название этого блока питания « Variable Pc Power Supply-2 (part1) 1..30v 0.15..6a ».

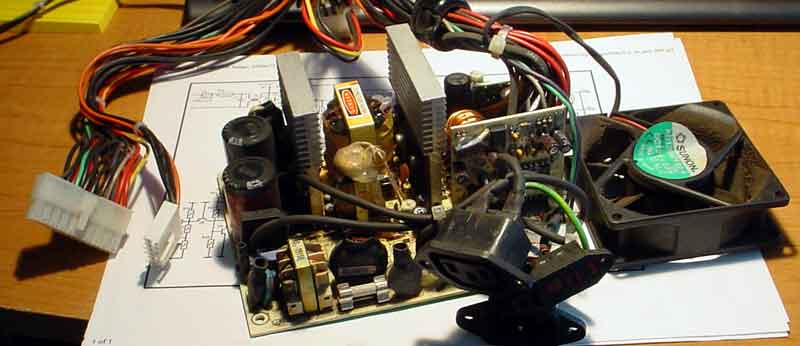

В общем, это только идеи переделки, которые нужно «одеть» на конкретный компьютерный блок питания, который попадет к Вам в руки. И тогда, возможно, блок питания со следующей фотографии, превратится во что-нибудь «путное».
При кажущейся простоте, при переделке компьютерных блоков питания «вылазит» много проблем, которые нужно решать «по месту». Если по простому, то изделие получается капризное. С этим тяжело бороться, особенно если нет опыта в импульсных преобразователях. Поэтому, лучше начать с чего то более простого, к примеру, с импульсных преобразователей для «галогенок» и энергосберегающих ламп. Схемы на рисунке ниже.
Недавно мне пришлось испытывать такой преобразователь от энергосберегающей лампы. Хотелось узнать сколько можно «выжать», по максимуму, из балласта лампы 23W. Без переделок и дополнительных радиаторов, конечно. Виртуальный отчет (схемы, частоты, осциллограммы и фотографии) Вы можете найти здесь.
Если Вы собрались переделывать блок питания в зарядное устройство для
автомобильного аккумулятора, то необходимо знать, что напряжение на
хорошем аккумуляторе, даже в режиме зарядки большим током, никогда не
превышает 14,8 Вольт. Автомобильный генератор не «выдает» больше 14,5
Вольт, а напряжение в «бортовой» сети автомобиля около 13,8 Вольт.
Поэтому, ориентируйтесь на эти цифры.
Более детально, о другой переделке комп. блока питания в зарядное устройство, Вы можете прочитать на samopal.su (хорошая статья, ничего лишнего), на irbislab.ru (то же, только с хорошим чувством юмора :), и на demio.info (два комментария в конце страницы). Но все это, требует конкретной дружбы с паяльником. В результате получится зарядное устройство, на ток 6 - 8 Ампер. Переделка базируется на 200 Ваттном блоке питания.
Еще более веселая переделка компьютерных блоков питания (13,8 Вольт, 22 Ампера) находится здесь.
И, если есть время, то эта страничка forum.cxem.net ответит на оставшиеся вопросы (хороший набор ссылок, +).
А если открывать блок питания не хочется? Что тогда?
Есть только один, универсальный, выход из положения, который не требует никаких внутренних переделок. Если необходимо сделать зарядное устройство для аккумуляторов, то необходимо использовать два блока питания от компьютеров, разной мощности. Маломощный использовать как источник 5 Вольт, а более мощный, как источник 12 Вольт. Соединенные последовательно они обеспечат 17 Вольт, которых хватит, наверняка.
Но даже при таком простом решении придется кое что добавить.
1. Нагрузочные резисторы на каналы 5 и 12 Вольт, каждого блока питания (лампочки на 12 Вольт).
Ток от 0,5 до 1 Ампера, необходим для нормальной работы системы регулирования выходных напряжений.
2. Диод включенный последовательно, между блоками питания и заряжаемым аккумулятором.
Он необходим в двух случаях.
Первое. Что бы не спалить блоки питания обратным напряжением, в случае неправильного подключения аккумулятора.
Второе. Очень часто, когда к выходу блока питания подключается источник внешнего напряжения, в блоке питания срабатывает защита. Это понятно, когда к 12 В блоку питания подключается батарея с напряжением 12,6 Вольт. Но то же самое происходит, если попробовать подключить, через резистор, 12 В батарею к 19 В блоку питания от ноутбука.
3. Выходы блоков питания, включенные последовательно, необходимо зашунтировать диодами, включенными в обратном направлении.
Это связано с тем, что блоки питания имеют раздельную систему защиты, которая не срабатывает одновременно. Когда сработает защита в одном блоке питания, напряжение с выхода блока питания, который будет продолжать работать, будет приложено к выходу неработающего БП в обратной полярности. С шунтирующими диодами, это напряжение не превысит безопасного уровня 0,2 - 0,6 Вольт. Теоретически, наличие нагрузочных резисторов и диода включенного между выходом блока питания и батареей должно быть достаточно, что бы защититься от последней проблемы. Но для «страховки», дополнительные диоды лишними не станут.
4. На выходе зарядного устройства придется включить лампочку (12V 100W) и реле, которое защитит, в случае, если мы ошиблись с полярностью батареи.
Если подключить батарею в обратной полярности, то она окажется замкнутой через три защитных диода. Можно пофантазировать какой ток при этом потечет через диоды, но что мы знаем наверняка, что его хватит что бы они моментально сгорели. Последовательно включенная лампа ограничит этот ток. В случае правильной полярности, через диод включится реле и зашунтирует лампу.
Дочитав до этого момента Вы подумали «нафига попу гармонь», когда на обычном трансформаторе с выпрямителем можно достичь лучшего результата? И правильно подумали. Конечно, есть желание сделать миниатюрный блок питания для заряда танкового аккумулятора. Но будем реалистами.
