Базовый тест, для проверки солнечной активности. Используется элемент солнечной батареи (2,5 Вольт, 100 мА). Расположение в пространстве - горизонтальное.


Скорее всего,  Вы  пришли  с  этой  страницы,
где рассказывается как изготовить солнечную
батарею  в  домашних условиях, не используя
кремний  или  кремниевые панели.

    Условия.
Лучший солнечный день, середина лета.

    Метео данные.
Безоблачно, температура в полдень – до 36 гр.Цельсия (в тени).
Восход солнца – 5:27.
Полдень – 12:41.
Угол солнца (в полдень) – 63 град.

    Солнечный элемент / условия измерений.
Элемент – 2,5V 100mA  (паспортные данные).
Положение элемента – горизонтальное.
Охлаждение – воздушное, с обеих сторон.
Температура элемента – до 62 гр.Цельсия.
Все напряжения измерены на нагрузке 25 Ом.
Отсчет напряжений – каждые 60 сек.

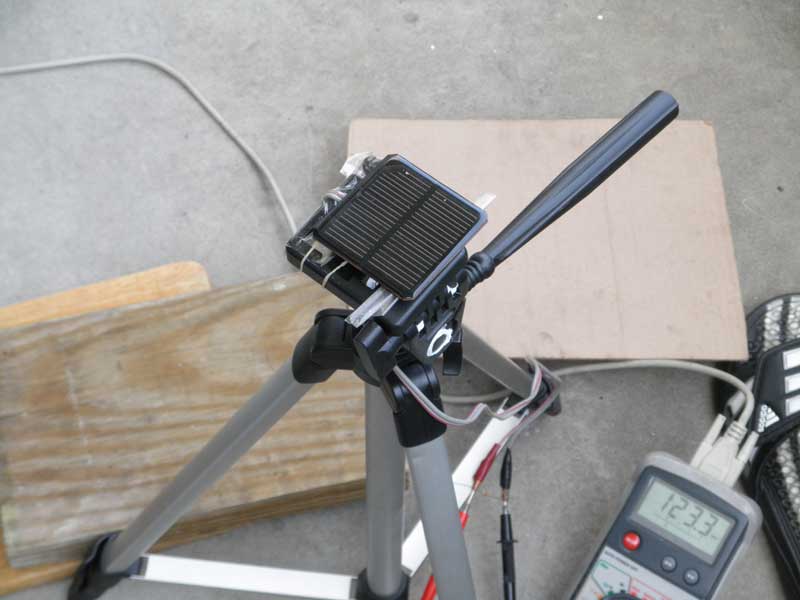

    Фотография установки – в конце страницы.

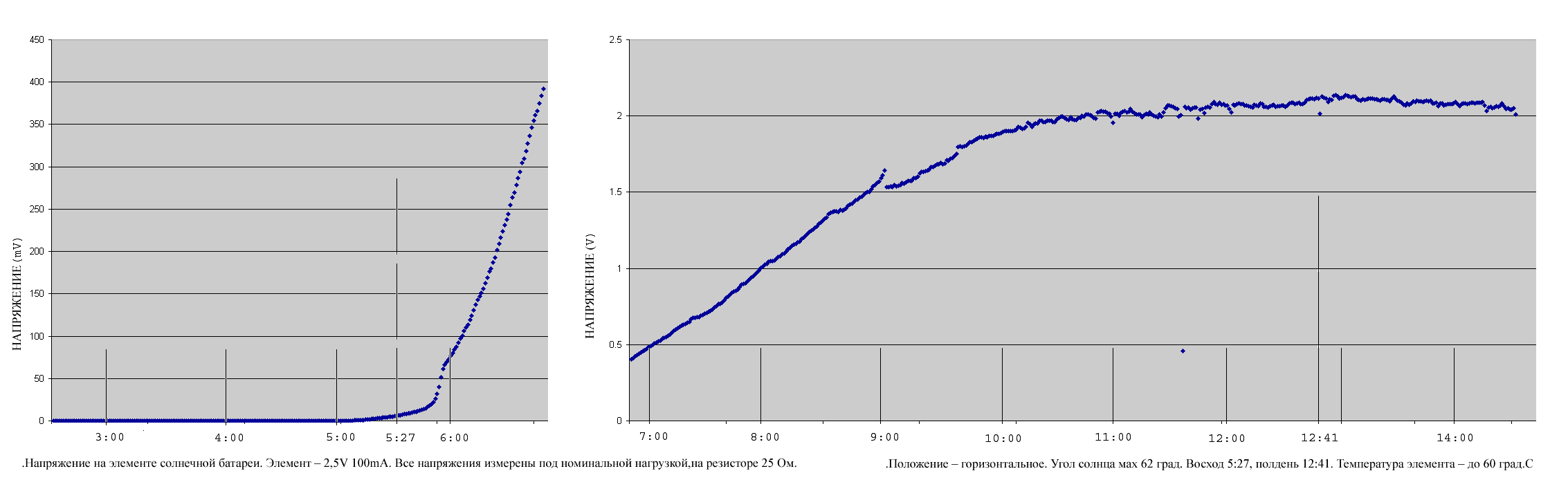

    График состоит из двух частей. Первая – напряжение от 0 до 400 mV, вторая от 0 до 2,5V.
  Вертикальные линии – восход и полдень (по положению солнца).
  Данные, по которым построен график, находятся ниже.



  Данные, по которым построен график.

    0    mV      04:27:46am
    0    mV      04:28:46am
    0    mV      04:29:46am
    0    mV      04:30:46am
    0    mV      04:31:46am
    0    mV      04:32:46am
    0    mV      04:33:46am
    0    mV      04:34:46am
    0    mV      04:35:46am
    0    mV      04:36:46am
    0    mV      04:37:46am
    0    mV      04:38:46am
    0    mV      04:39:46am
    0    mV      04:40:46am
    0    mV      04:41:46am
    0    mV      04:42:46am
    0    mV      04:43:46am
    0    mV      04:44:46am
    0    mV      04:45:46am
    0    mV      04:46:46am
    0    mV      04:47:46am
    0    mV      04:48:46am
    0    mV      04:49:46am
    0    mV      04:50:46am
    0    mV      04:51:46am
    0    mV      04:52:46am
    0    mV      04:53:46am
    0    mV      04:54:46am
    0    mV      04:55:46am
    0    mV      04:56:46am
    0    mV      04:57:46am
    0.1    mV      04:58:46am
    0.1    mV      04:59:46am
    0.1    mV      05:00:46am
    0.1    mV      05:01:46am
    0.1    mV      05:02:46am
    0.2    mV      05:03:46am
    0.2    mV      05:04:46am
    0.2    mV      05:05:46am
    0.3    mV      05:06:46am
    0.4    mV      05:07:46am
    0.4    mV      05:08:46am
    0.4    mV      05:09:46am
    0.5    mV      05:10:46am
    0.6    mV      05:11:46am
    0.7    mV      05:12:46am
    0.8    mV      05:13:46am
    1      mV      05:14:46am
    1.2    mV      05:15:46am
    1.5    mV      05:16:46am
    1.7    mV      05:17:46am
    2      mV      05:18:46am
    2.2    mV      05:19:46am
    2.4    mV      05:20:46am
    2.7    mV      05:21:46am
    2.9    mV      05:22:46am
    3.1    mV      05:23:46am
    3.4    mV      05:24:46am
    3.7    mV      05:25:46am
    4      mV      05:26:46am
    4.3    mV      05:27:46am
    4.6    mV      05:28:46am
    5      mV      05:29:46am
    5.3    mV      05:30:46am
    5.7    mV      05:31:46am
    6.1    mV      05:32:46am
    6.5    mV      05:33:46am
    6.9    mV      05:34:46am
    7.3    mV      05:35:46am
    7.8    mV      05:36:46am
    8.3    mV      05:37:46am
    8.8    mV      05:38:46am
    9.3    mV      05:39:46am
    9.9    mV      05:40:46am
    10.4    mV      05:41:46am
    11      mV      05:42:46am
    11.6    mV      05:43:46am
    12.3    mV      05:44:46am
    13.1    mV      05:45:46am
    14      mV      05:46:46am
    15      mV      05:47:46am
    16.1    mV      05:48:46am
    17.6    mV      05:49:46am
    19.5    mV      05:50:46am
    22.3    mV      05:51:46am
    26.5    mV      05:52:46am
    32      mV      05:53:46am
    40      mV      05:54:46am
    51.1    mV      05:55:46am
    61.1    mV      05:56:46am
    65.8    mV      05:57:46am
    69.8    mV      05:58:46am
    72.9    mV      05:59:46am
    76.4    mV      06:00:46am
    80.2    mV      06:01:46am
    84      mV      06:02:46am
    87.5    mV      06:03:46am
    92.3    mV      06:04:46am
    96.8    mV      06:05:46am
    100.7    mV      06:06:46am
    105.8    mV      06:07:46am
    110.4    mV      06:08:46am
    113.8    mV      06:09:46am
    119.4    mV      06:10:46am
    124.3    mV      06:11:46am
    130.7    mV      06:12:46am
    137.2    mV      06:13:46am
    143.3    mV      06:14:46am
    146.6    mV      06:15:46am
    150.7    mV      06:16:46am
    155.9    mV      06:17:46am
    162.4    mV      06:18:46am
    169    mV      06:19:46am
    176.1    mV      06:20:46am
    179.8    mV      06:21:46am
    186.9    mV      06:22:46am
    192.8    mV      06:23:46am
    201.5    mV      06:24:46am
    209    mV      06:25:46am
    216.1    mV      06:26:46am
    223.4    mV      06:27:46am
    230.9    mV      06:28:46am
    237.4    mV      06:29:46am
    244.6    mV      06:30:46am
    254.7    mV      06:31:46am
    264.1    mV      06:32:46am
    269.9    mV      06:33:46am
    278.8    mV      06:34:46am
    286.4    mV      06:35:46am
    294.4    mV      06:36:46am
    304.5    mV      06:37:46am
    309.5    mV      06:38:46am
    318.5    mV      06:39:46am
    327.6    mV      06:40:46am
    336.3    mV      06:41:46am
    346    mV      06:42:46am
    354.3    mV      06:43:46am
    360.8    mV      06:44:46am
    366    mV      06:45:46am
    374.6    mV      06:46:46am
    383.7    mV      06:47:46am
    392.2    mV      06:48:46am

    0.402    V       06:49:46am
    0.412    V       06:50:46am
    0.423    V       06:51:46am
    0.432    V       06:52:46am
    0.438    V       06:53:46am
    0.45    V       06:54:46am
    0.458    V       06:55:46am
    0.464    V       06:56:46am
    0.472    V       06:57:46am
    0.485    V       06:58:46am
    0.492    V       06:59:46am
    0.497    V       07:00:46am
    0.506    V       07:01:46am
    0.512    V       07:02:46am
    0.52    V       07:03:46am
    0.527    V       07:04:46am
    0.538    V       07:05:46am
    0.546    V       07:06:46am
    0.551    V       07:07:46am
    0.56    V       07:08:46am
    0.569    V       07:09:46am
    0.581    V       07:10:46am
    0.59    V       07:11:46am
    0.597    V       07:12:46am
    0.61    V       07:13:46am
    0.615    V       07:14:46am
    0.626    V       07:15:46am
    0.629    V       07:16:46am
    0.634    V       07:17:46am
    0.644    V       07:18:46am
    0.65    V       07:19:46am
    0.666    V       07:20:46am
    0.674    V       07:21:46am
    0.677    V       07:22:46am
    0.682    V       07:23:46am
    0.682    V       07:24:46am
    0.69    V       07:25:46am
    0.692    V       07:26:46am
    0.702    V       07:27:46am
    0.708    V       07:28:46am
    0.715    V       07:29:46am
    0.722    V       07:30:46am
    0.729    V       07:31:46am
    0.744    V       07:32:46am
    0.753    V       07:33:46am
    0.765    V       07:34:46am
    0.767    V       07:35:46am
    0.778    V       07:36:46am
    0.788    V       07:37:46am
    0.808    V       07:38:46am
    0.817    V       07:39:46am
    0.825    V       07:40:46am
    0.84    V       07:41:46am
    0.847    V       07:42:46am
    0.854    V       07:43:46am
    0.864    V       07:44:46am
    0.876    V       07:45:46am
    0.894    V       07:46:46am
    0.897    V       07:47:46am
    0.905    V       07:48:46am
    0.915    V       07:49:46am
    0.925    V       07:50:46am
    0.939    V       07:51:46am
    0.95    V       07:52:46am
    0.963    V       07:53:46am
    0.974    V       07:54:46am
    0.984    V       07:55:46am
    1.001    V       07:56:46am
    1.011    V       07:57:46am
    1.027    V       07:58:46am
    1.032    V       07:59:46am
    1.043    V       08:00:46am
    1.05    V       08:01:46am
    1.048    V       08:02:46am
    1.054    V       08:03:46am
    1.064    V       08:04:46am
    1.075    V       08:05:46am
    1.079    V       08:06:46am
    1.092    V       08:07:46am
    1.099    V       08:08:46am
    1.112    V       08:09:46am
    1.124    V       08:10:46am
    1.133    V       08:11:46am
    1.146    V       08:12:46am
    1.158    V       08:13:46am
    1.161    V       08:14:46am
    1.171    V       08:15:46am
    1.176    V       08:16:46am
    1.192    V       08:17:46am
    1.204    V       08:18:46am
    1.21    V       08:19:46am
    1.226    V       08:20:46am
    1.238    V       08:21:46am
    1.247    V       08:22:46am
    1.259    V       08:23:46am
    1.266    V       08:24:46am
    1.276    V       08:25:46am
    1.291    V       08:26:46am
    1.3    V       08:27:46am
    1.314    V       08:28:46am
    1.323    V       08:29:46am
    1.335    V       08:30:46am
    1.356    V       08:31:46am
    1.364    V       08:32:46am
    1.37    V       08:33:46am
    1.376    V       08:34:46am
    1.375    V       08:35:46am
    1.371    V       08:36:46am
    1.383    V       08:37:46am
    1.38    V       08:38:46am
    1.386    V       08:39:46am
    1.393    V       08:40:46am
    1.411    V       08:41:46am
    1.418    V       08:42:46am
    1.423    V       08:43:46am
    1.432    V       08:44:46am
    1.448    V       08:45:46am
    1.454    V       08:46:46am
    1.464    V       08:47:46am
    1.47    V       08:48:46am
    1.478    V       08:49:46am
    1.495    V       08:50:46am
    1.501    V       08:51:46am
    1.503    V       08:52:46am
    1.518    V       08:53:46am
    1.536    V       08:54:46am
    1.547    V       08:55:46am
    1.56    V       08:56:46am
    1.569    V       08:57:46am
    1.592    V       08:58:46am
    1.609    V       08:59:46am
    1.644    V       09:00:46am
    1.532    V       09:01:46am
    1.535    V       09:02:46am
    1.537    V       09:03:46am
    1.535    V       09:04:46am
    1.546    V       09:05:46am
    1.536    V       09:06:46am
    1.543    V       09:07:46am
    1.549    V       09:08:46am
    1.562    V       09:09:46am
    1.557    V       09:10:46am
    1.566    V       09:11:46am
    1.576    V       09:12:46am
    1.573    V       09:13:46am
    1.573    V       09:14:46am
    1.593    V       09:15:46am
    1.593    V       09:16:46am
    1.603    V       09:17:46am
    1.624    V       09:18:46am
    1.632    V       09:19:46am
    1.635    V       09:20:46am
    1.64    V       09:21:46am
    1.644    V       09:22:46am
    1.648    V       09:23:46am
    1.663    V       09:24:46am
    1.667    V       09:25:46am
    1.675    V       09:26:46am
    1.682    V       09:27:46am
    1.683    V       09:28:46am
    1.691    V       09:29:46am
    1.685    V       09:30:46am
    1.69    V       09:31:46am
    1.709    V       09:32:46am
    1.705    V       09:33:46am
    1.719    V       09:34:46am
    1.726    V       09:35:46am
    1.739    V       09:36:46am
    1.752    V       09:37:46am
    1.799    V       09:38:46am
    1.8    V       09:39:46am
    1.798    V       09:40:46am
    1.803    V       09:41:46am
    1.806    V       09:42:46am
    1.815    V       09:43:46am
    1.83    V       09:44:46am
    1.829    V       09:45:46am
    1.839    V       09:46:46am
    1.847    V       09:47:46am
    1.851    V       09:48:46am
    1.862    V       09:49:46am
    1.862    V       09:50:46am
    1.857    V       09:51:46am
    1.864    V       09:52:46am
    1.861    V       09:53:46am
    1.87    V       09:54:46am
    1.87    V       09:55:46am
    1.87    V       09:56:46am
    1.877    V       09:57:46am
    1.884    V       09:58:46am
    1.884    V       09:59:46am
    1.889    V       10:00:46am
    1.898    V       10:01:46am
    1.899    V       10:02:46am
    1.899    V       10:03:46am
    1.899    V       10:04:46am
    1.902    V       10:05:46am
    1.9    V       10:06:46am
    1.907    V       10:07:46am
    1.911    V       10:08:46am
    1.928    V       10:09:46am
    1.924    V       10:10:46am
    1.913    V       10:11:46am
    1.917    V       10:12:46am
    1.929    V       10:13:46am
    1.957    V       10:14:46am
    1.945    V       10:15:46am
    1.929    V       10:16:46am
    1.945    V       10:17:46am
    1.95    V       10:18:46am
    1.95    V       10:19:46am
    1.971    V       10:20:46am
    1.967    V       10:21:46am
    1.961    V       10:22:46am
    1.962    V       10:23:46am
    1.968    V       10:24:46am
    1.969    V       10:25:46am
    1.968    V       10:26:46am
    1.96    V       10:27:46am
    1.961    V       10:28:46am
    1.976    V       10:29:46am
    1.989    V       10:30:46am
    1.995    V       10:31:46am
    1.995    V       10:32:46am
    1.986    V       10:33:46am
    1.978    V       10:34:46am
    1.972    V       10:35:46am
    1.99    V       10:36:46am
    1.976    V       10:37:46am
    1.975    V       10:38:46am
    1.972    V       10:39:46am
    1.987    V       10:40:46am
    1.989    V       10:41:46am
    2.002    V       10:42:46am
    1.998    V       10:43:46am
    2.011    V       10:44:46am
    2.012    V       10:45:46am
    2.006    V       10:46:46am
    1.999    V       10:47:46am
    1.987    V       10:48:46am
    1.983    V       10:49:46am
    2.025    V       10:50:46am
    2.03    V       10:51:46am
    2.031    V       10:52:46am
    2.028    V       10:53:46am
    2.029    V       10:54:46am
    2.017    V       10:55:46am
    2.013    V       10:56:46am
    1.995    V       10:57:46am
    1.955    V       10:58:46am
    2.014    V       10:59:46am
    2.013    V       11:00:46am
    2    V       11:01:46am
    2.019    V       11:02:46am
    2.028    V       11:03:46am
    2.025    V       11:04:46am
    2.029    V       11:05:46am
    2.047    V       11:06:46am
    2.028    V       11:07:46am
    2.018    V       11:08:46am
    2.012    V       11:09:46am
    2.012    V       11:10:46am
    2.012    V       11:11:46am
    1.994    V       11:12:46am
    2.007    V       11:13:46am
    2.015    V       11:14:46am
    2.009    V       11:15:46am
    2.023    V       11:16:46am
    2.009    V       11:17:46am
    2.003    V       11:18:46am
    1.995    V       11:19:46am
    1.994    V       11:20:46am
    2.012    V       11:21:46am
    1.997    V       11:22:46am
    2.023    V       11:23:46am
    2.052    V       11:24:46am
    2.069    V       11:25:46am
    2.071    V       11:26:46am
    2.065    V       11:27:46am
    2.06    V       11:28:46am
    2.052    V       11:29:46am
    2.046    V       11:30:46am
    1.996    V       11:31:46am
    2.005    V       11:32:46am
    0.459    V       11:33:46am
    2.062    V       11:34:46am
    2.053    V       11:35:46am



    2.054    V       11:36:46am
    2.04    V       11:37:46am
    2.051    V       11:38:46am
    2.057    V       11:39:46am
    2.056    V       11:40:46am
    1.981    V       11:41:46am
    2.042    V       11:42:46am
    2.046    V       11:43:46am
    2.018    V       11:44:46am
    2.055    V       11:45:46am
    2.059    V       11:46:46am
    2.056    V       11:47:46am
    2.076    V       11:48:46am
    2.093    V       11:49:46am
    2.079    V       11:50:46am
    2.072    V       11:51:46am
    2.088    V       11:52:46am
    2.073    V       11:53:46am
    2.078    V       11:54:46am
    2.068    V       11:55:46am
    2.071    V       11:56:46am
    2.047    V       11:57:46am
    2.024    V       11:58:46am
    2.075    V       11:59:46am
    2.071    V       12:00:46pm
    2.077    V       12:01:46pm
    2.081    V       12:02:46pm
    2.08    V       12:03:46pm
    2.078    V       12:04:46pm
    2.07    V       12:05:46pm
    2.071    V       12:06:46pm
    2.065    V       12:07:46pm
    2.059    V       12:08:46pm
    2.054    V       12:09:46pm
    2.073    V       12:10:46pm
    2.07    V       12:11:46pm
    2.065    V       12:12:46pm
    2.084    V       12:13:46pm
    2.077    V       12:14:46pm
    2.06    V       12:15:46pm
    2.058    V       12:16:46pm
    2.057    V       12:17:46pm
    2.063    V       12:18:46pm
    2.067    V       12:19:46pm
    2.075    V       12:20:46pm
    2.058    V       12:21:46pm
    2.064    V       12:22:46pm
    2.065    V       12:23:46pm
    2.07    V       12:24:46pm
    2.067    V       12:25:46pm
    2.062    V       12:26:46pm
    2.07    V       12:27:46pm
    2.082    V       12:28:46pm
    2.085    V       12:29:46pm
    2.086    V       12:30:46pm
    2.08    V       12:31:46pm
    2.081    V       12:32:46pm
    2.088    V       12:33:46pm
    2.079    V       12:34:46pm
    2.079    V       12:35:46pm
    2.087    V       12:36:46pm
    2.106    V       12:37:46pm
    2.112    V       12:38:46pm
    2.114    V       12:39:46pm
    2.114    V       12:40:46pm
    2.112    V       12:41:46pm
    2.121    V       12:42:46pm
    2.115    V       12:43:46pm
    2.014    V       12:44:46pm
    2.126    V       12:45:46pm
    2.12    V       12:46:46pm
    2.115    V       12:47:46pm
    2.093    V       12:48:46pm
    2.111    V       12:49:46pm
    2.105    V       12:50:46pm
    2.133    V       12:51:46pm
    2.136    V       12:52:46pm
    2.126    V       12:53:46pm
    2.115    V       12:54:46pm
    2.121    V       12:55:46pm
    2.124    V       12:56:46pm
    2.135    V       12:57:46pm
    2.133    V       12:58:46pm
    2.126    V       12:59:46pm
    2.125    V       01:00:46pm
    2.126    V       01:01:46pm
    2.128    V       01:02:46pm
    2.109    V       01:03:46pm
    2.104    V       01:04:46pm
    2.101    V       01:05:46pm
    2.108    V       01:06:46pm
    2.104    V       01:07:46pm
    2.111    V       01:08:46pm
    2.113    V       01:09:46pm
    2.115    V       01:10:46pm
    2.116    V       01:11:46pm
    2.108    V       01:12:46pm
    2.11    V       01:13:46pm
    2.103    V       01:14:46pm
    2.1    V       01:15:46pm
    2.109    V       01:16:46pm
    2.112    V       01:17:46pm
    2.107    V       01:18:46pm
    2.104    V       01:19:46pm
    2.096    V       01:20:46pm
    2.114    V       01:21:46pm
    2.13    V       01:22:46pm
    2.109    V       01:23:46pm
    2.102    V       01:24:46pm
    2.097    V       01:25:46pm
    2.089    V       01:26:46pm
    2.073    V       01:27:46pm
    2.069    V       01:28:46pm
    2.083    V       01:29:46pm
    2.073    V       01:30:46pm
    2.082    V       01:31:46pm
    2.097    V       01:32:46pm
    2.092    V       01:33:46pm
    2.1    V       01:34:46pm
    2.095    V       01:35:46pm
    2.094    V       01:36:46pm
    2.091    V       01:37:46pm
    2.096    V       01:38:46pm
    2.1    V       01:39:46pm
    2.096    V       01:40:46pm
    2.101    V       01:41:46pm
    2.084    V       01:42:46pm
    2.082    V       01:43:46pm
    2.085    V       01:44:46pm
    2.065    V       01:45:46pm
    2.084    V       01:46:46pm
    2.084    V       01:47:46pm
    2.067    V       01:48:46pm
    2.074    V       01:49:46pm
    2.08    V       01:50:46pm
    2.079    V       01:51:46pm
    2.077    V       01:52:46pm
    2.081    V       01:53:46pm
    2.092    V       01:54:46pm
    2.078    V       01:55:46pm
    2.063    V       01:56:46pm
    2.08    V       01:57:46pm
    2.082    V       01:58:46pm
    2.083    V       01:59:46pm
    2.078    V       02:00:46pm

    Фотография установки.



  На штативе от фотоаппарата, горизонтально, закреплен элемент солнечной батареи.


  Размер пластины 55х55мм. Под элементом – воздушный зазор (для охлаждения).

  Данные могут быть немного завышены, тк вся установка располагалась в 5 метрах от стены (серой), ориентированной на восток.



28.07.2011 SKootS



 _

Make a free website with Yola
